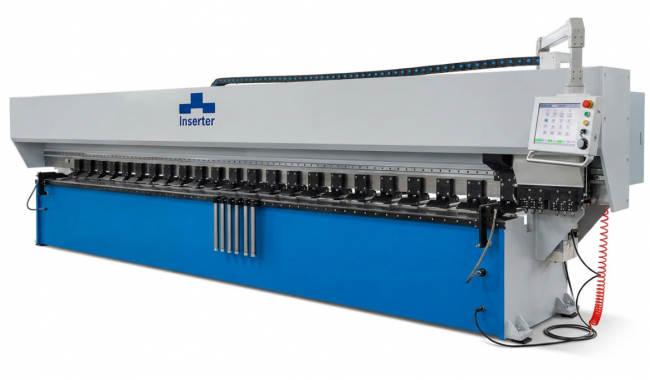

Вертикальный высокоскоростной станок для нарезки канавок RVT — это профессиональное оборудование для нарезки канавок, которое применимо для всех металлических заготовок, таких как листы из нержавеющей стали, меди, алюминия, оцинкованной стали и так далее. Проточка - вспомогательный процесс гибки листов. На линии сгиба, где лист необходимо согнуть, используются специальные фрезы для вырезания V-образных канавок, чтобы затем согнуть лист на гибочном станке или вручную с наименьшим возможным радиусом углов. Обработка производится при повышенных требованиях к внешнему виду изделий. Глубина, ширина и угол V-образной канавки могут быть обеспечены скоростью подачи и формой режущего инструмента. Модель серии RVT может нарезать канавки в двух направлениях, что существенно сокращает время обработки заготовок.
Схема обработки листа
Результат
Описание
Весь канавочный станок имеет рамную конструкцию, рабочий стол изготовлен из низколегированной высокопрочной конструкционной стали. Станок жесткий и прочный. Рабочий стол покрыт пленкой, так что даже зеркальные материалы не повредят поверхность при обработке. Процесс обработки станка строго контролируется, применяется закалка в электрической печи для устранения сварочных напряжений и уменьшения деформации оборудования. Окраска с предварительной пескоструйной обработкой. Рама фрезеруется полностью на импортном обрабатывающим центре с ЧПУ, обеспечивая параллельность и перпендикулярность каждой монтажной поверхности.
Металл во время обработки на станке RVT фиксируется с помощью гидравлических зажимов, а также используются гибкие устройства зажима и разгрузки: высокоточная система наведения, система измерения положения и функция гидравлической балансировки, чтобы удовлетворить потребности в обработке поверхности листа без повреждений. Гидравлическое давление регулируется.

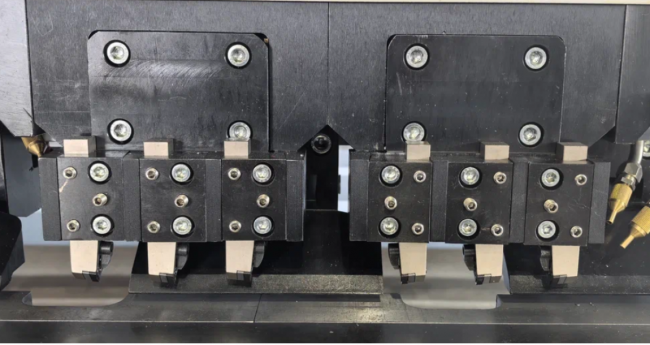

Держатель инструмента канавочного станка RVT оснащен шестью ножами для обработки V-образной канавки, благодаря этому объем резания распределяется равномерно, что снижает деформацию обрабатываемых деталей. Можно выбрать систему микроохлаждения, чтобы продлить срок службы инструмента и снизить себестоимость производства; Универсальная монтажная поверхность для зажима инструмента может удовлетворить требования к зажиму различных инструментов. В устройстве перемещения держателя инструмента используется ШВП высокого качества и прочная линейная направляющая, что обеспечивает высокую точность.
Балка станка RVT фиксирована, заготовка подается с помощью механизма задней подачи, а рабочий стол изготовлен из углеродистой инструментальной стали. Твердость рабочего стола составляет 55-60HRC после высокочастотной закалки поверхности (обычный рабочий стол <30HRC), что делает твердость рабочего стола намного выше, чем у нержавеющей стали. Это решает проблему следов от канавок, вызванных низкой твердостью рабочего стола традиционных моделей. Плоскостность рабочего стола ≤ ±0.03мм, что решает проблему снижения точности V-образной канавки из-за деформации рабочего стола, таким образом продлевается срок службы оборудования.
