Продольно-поперечный высокоскоростной станок для нарезки канавок GVF — это профессиональное оборудование для нарезки канавок, которое применимо для всех металлических заготовок, таких как листы из нержавеющей стали, меди, алюминия, оцинкованной стали и так далее. Проточка - вспомогательный процесс гибки листов. На линии сгиба, где лист необходимо согнуть, используются специальные фрезы для вырезания V-образных канавок, чтобы затем согнуть лист на гибочном станке или вручную с наименьшим возможным радиусом углов. Обработка производится при повышенных требованиях к внешнему виду изделий. Глубина, ширина и угол V-образной канавки могут быть обеспечены скоростью подачи и формой режущего инструмента.

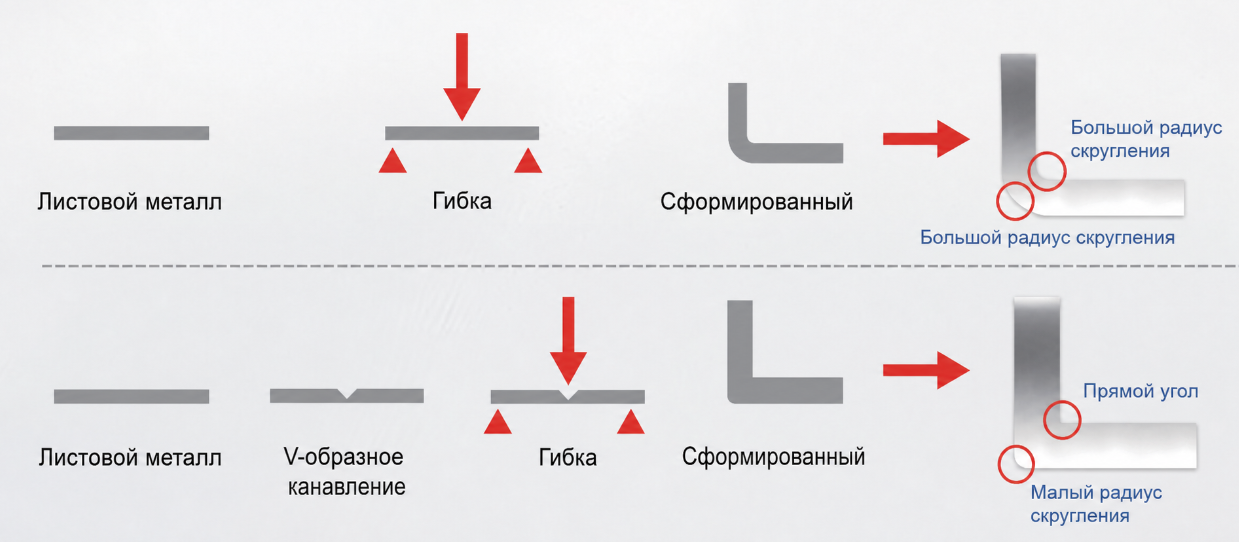

Схема обработки листа

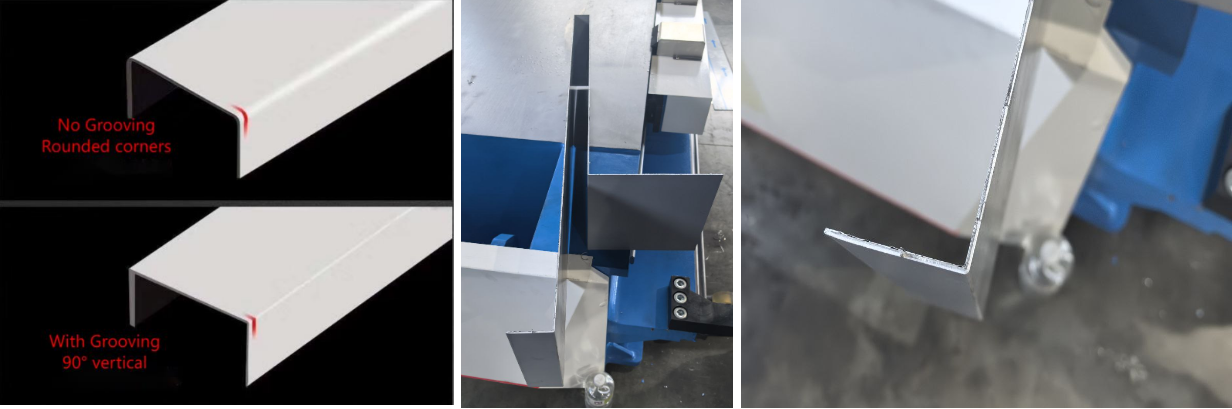

Результат
Описание:
База (а) и портал (с) канавочного станка имеют рамную конструкцию, рабочий стол изготовлен из низколегированной высокопрочной конструкционной стали. Станок в целом жесткий и прочный. Процесс обработки станка строго контролируется, применяется закалка в электрической печи для устранения сварочных напряжений и уменьшения деформации оборудования. Окраска с предварительной пескоструйной обработкой. Рама фрезеруется полностью на импортном обрабатывающим центре с ЧПУ, обеспечивая параллельность и перпендикулярность каждой монтажной поверхности.
Металл во время обработки на станке GVF фиксируется с помощью гидравлических зажимов, а также используются гибкие устройства зажима и разгрузки: высокоточная система наведения, система измерения положения и функция гидравлической балансировки, чтобы удовлетворить потребности в обработке поверхности листа без повреждений. Гидравлическое давление регулируется.
Держатель инструмента (б) канавочного станка GVF оснащен тремя фрезами для обработки V-образной канавки, благодаря этому объем резания распределяется равномерно, что снижает деформацию обрабатываемых деталей. Можно выбрать систему микроохлаждения, чтобы продлить срок службы инструмента и снизить себестоимость производства; Универсальная монтажная поверхность для зажима инструмента может удовлетворить требования к зажиму различных инструментов. В устройстве перемещения держателя инструмента используется ШВП высокого качества и прочная линейная направляющая, что обеспечивает высокую точность.
Портал канавочного станка приводится в движение высокоточной винтовой рейкой и направляющей с винтовой передачей. Скорость движения можно регулировать.
