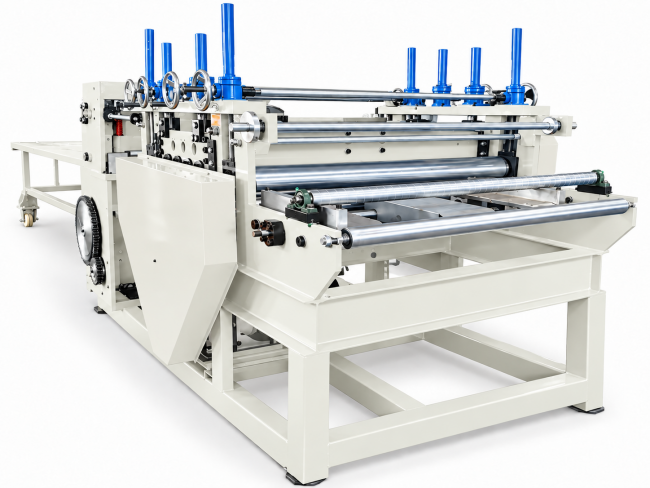

Станок правки и продольно-поперечной резки SMSC-1250x2 - идеальное решение раскроя рулонов для мелких и средних цехов. Данный станок представляет собой объединенный компактный модуль, состоящий из следующих компонентов - стол подачи листа, устройство для нанесения пленки, машина валковой правки, блок продольной резки с раздвижными ножами (быстрая настройка) и гильотинные ножницы. Все компоненты объединены и сконструированы по принципу ничего лишнего. Станок поместится в любом месте цеха, и, при этом, не потребует квалифицированного персонала для работы. В принципе, любой работник цеха может нарезать себе любое количество заготовок любого размера и затем приступить к дальнейшей обработке. Простая и понятная система управления позволяет освоить оборудование за считанные минуты. Компоновка блока резки (гильотина) после блока правки металла позволяет нарезать лист любой длины - 100мм, 10мм или даже 5мм. SMSC-1250x2 - это идеальное технологическое решение, которое поможет производству перейти от обработки листов к более экономичной обработке рулонов.
Комплектация компактной линии
1. Приемный стол
Приемный стол предназначен для подачи рулона в станок. Ширина настраивается вручную с помощью маховика - в диапазоне 200-1250мм.
2. Блок правки
Блок правки предназначен для выпрямления металла перед резкой. В блок правки входят подающие валы 2шт и 7 валов правки для выпрямления стали с помощью знакопеременного изгиба. Такой метод позволяет в значительной степени уменьшить дефекты после хранения металла в рулоне - остаточные деформации и память металла.
3. Блок продольной резки (слиттер)
Продольный разрез осуществляется парами дисковых ножей. Вертикальная настройка ножевого вала осуществляется вручную, с помощью маховика. Вращающиеся ножи регулируются свободным позиционированием с помощью простой системы блокировки на валу. НИКАКИХ ПРОСТАВОЧНЫХ КОЛЕЦ. Доступ к блоку резки защищен дверцей с датчиком безопасности. Количество пар продольных ножей: 5.
3. Гильотинные ножницы
Гильотинные ножницы мягко и четко отрезают заготовки требуемой длины. Данные о размере считываются с высокоточного энкодера. Рез получается качественный - с минимальными заусенцами. После резки такого качества возможно использование лазерной сварки по срезанным кромкам.
4. Система управления
Панель управления и электрошкаф смонтированы на раме станка. Простой человеко-машинный интерфейс для управления элементами линии резки и автоматического производства. Тачскрин, а также кнопки управления на панели. Аварийные сигналы. Регулировка скорости потенциометром. Отображение скорости производства. Настраиваемые параметры счетчика.
Опционально могут быть добавлены: разматыватель 5 или 10т, загрузочная тележка, конвейер, штабелер для отрезанных листов.
