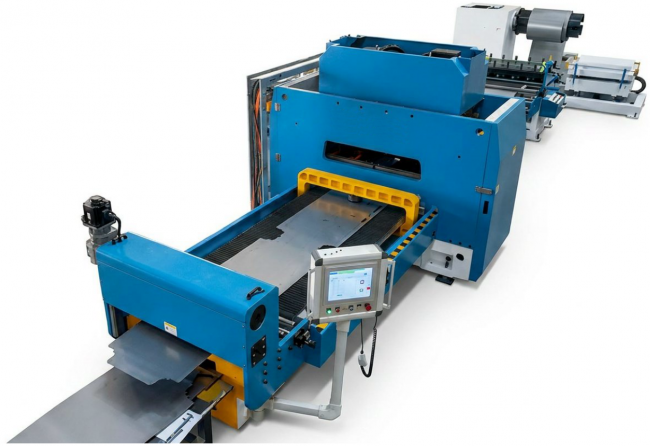

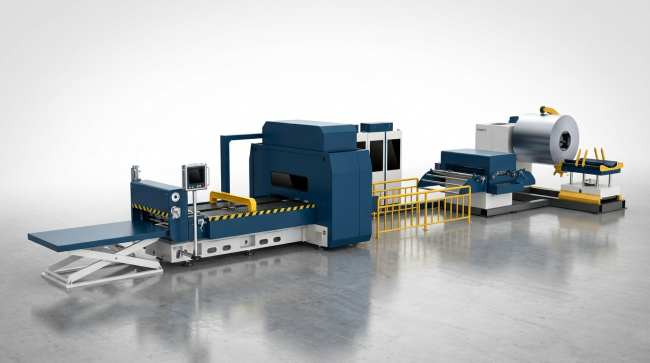

Автоматическая координатно-пробивная линия UC-1250 — это профессиональное оборудование для пробивки листового металла из рулона. Комплект оборудования в линии: разматыватель рулонов с загрузочной тележкой, устройство подачи, листоправильная машина, модуль координатной пробивки с точным позиционирующим устройством, гильотинные ножницы и приемный стол для готовых заготовок. Данное оборудование позволяет обрабатывать рулоны вместо листов, а также обеспечивает минимальное количество обрезков. Это позволяет получать заготовки точно, быстро, с минимальными затратами на персонал, внутрицеховую логистику и при этом, экономит занимаемые площади на производстве. При этом, в отличие от лазерной резки заготовки получаются превосходного качества вне зависимости от материала и опыта оператора.
Схема линии:
Компоненты линии:
1. Блок размотки, правки и подачи
Рулонный металл подается на сердечник разматывателя с помощью загрузочной тележки. Сердечник разматывателя расширяется при помощи гидравлической системы. Листоправильная машина управляется сервомотором.
2. Многопозиционный штамповочный пресс

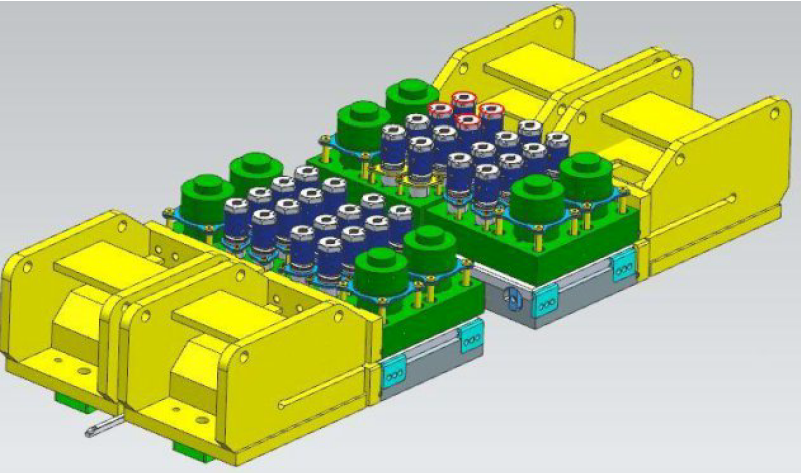

Пробивной блок состоит из двух основных модулей: Координатного актуатора и кареток с пробивным инструментом.
Пробивные каретки располагаются по краям заготовки и перемещаются перпендикулярно оси движения металла, обеспечивая точное расположение запрограммированного инструмента в требуемой зоне. Координатный актуатор перемещается по заданной программе и располагается над пробивными каретками. Выдвижной модуль актуатора в нужный момент ударяет по запрограммированному инструменту, за счет чего производится пробивка отверстия в нужном месте заготовки. Каретки и актуатор движутся одновременно согласно программе и обеспечивают плавную и точную пробивку.
Блок пробивки обеспечивает:
- Пробивку отверстий различной формы
- Пуклевку
- Рельефное выдавливание
- Наметку линии изгиба
- Маркировку
- Зенковку
- И другие виды обработки
3. Устройство подачи, портальный натяжитель, гильотинные ножницы
Компактный модуль, совмещающий в себе портальный натяжитель и гильотинные ножницы. Натяжитель предназначен для натягивания листового металла во время процесса пробивки. Таким образом обеспечивается точность пробивки и минимизируются остаточные деформации листовой заготовки после пробивки.
Гильотинные ножницы быстро и точно нарезают готовые заготовки на нужную длину. Затем отрезаемые заготовки попадают на приемный стол ножничного типа
4. Приемный стол для заготовок

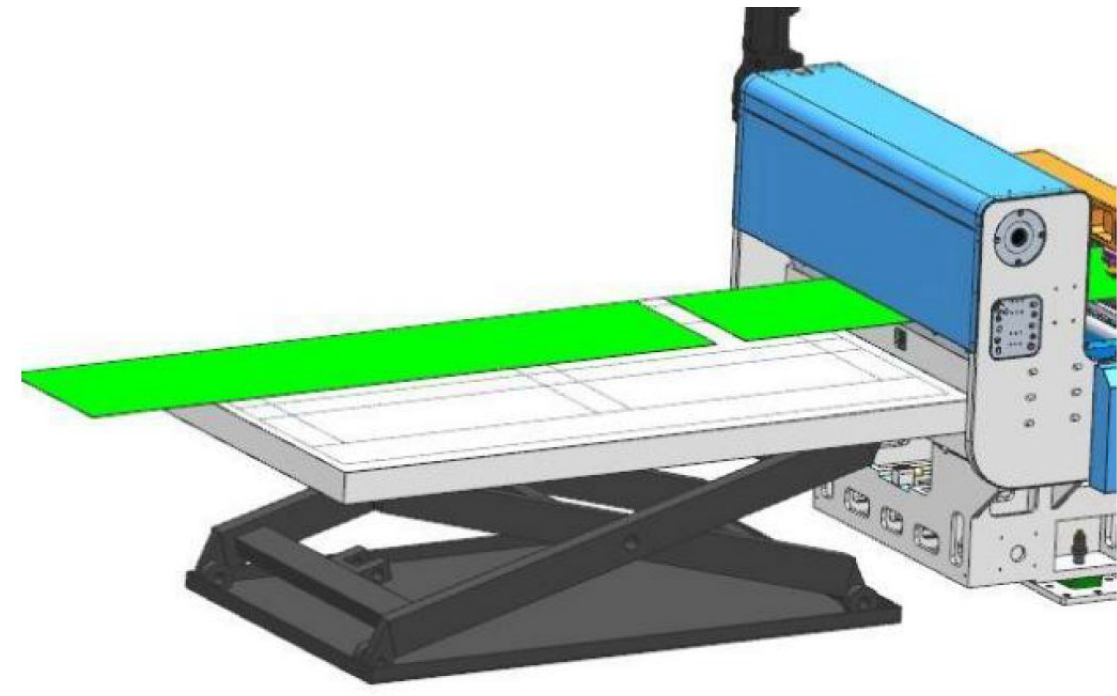

Приемный стол ножничного типа. После реза гильотинными ножницами заготовка попадает на стол. С каждой поступающей заготовкой стол подсаживается в позицию ожидания новой детали.
На стол можно также установить паллету – это может упростить последующую транспортировку и складирование заготовок.
